中频振动传感器校准系统（ECS-1815）
ECS-1815中频振动传感器校准系统依据国家标准GB/T 20485-2007（ISO 16063:2003）《振动与冲击传感器校准方法第21部分：振动比较法校准》，并严格按照JJG 233-2008 《压电加速度计检定规程》、JJG 676-2000《工作测振仪检定规程》等国家计量检定规程。可对5 Hz-10,000 Hz工作频率范围内的各类振动加速度、速度、位移及冲击传感器进行校准。
（1）系统振动比较校准方法，同时可以提供改进型振动比较法:替代法和肩并肩法，有效延长标准传感器使用寿命；（2）特种材料精密板弹簧支撑导向装置，导向精度高、使用寿命长、抗横向振动能力强；（3）励磁磁路结构，磁场强度强、体积小、漏磁小；（4）独创的主动前馈控制技术，有效抑制信号失真；（5）先进的闭环控制算法，大大提高校准精度，缩短校准时间；（6）全自主研发专业校准软件，自动优化校准流程、匹配系统参数、执行校准项目并输出校准报告；（7）支持电压、电荷、IEPE等各类传感器的灵敏度、频率响应和幅值线性度等参数的校准。
高精度、高效率，10 分钟即可自动完成传感器的精密校准。

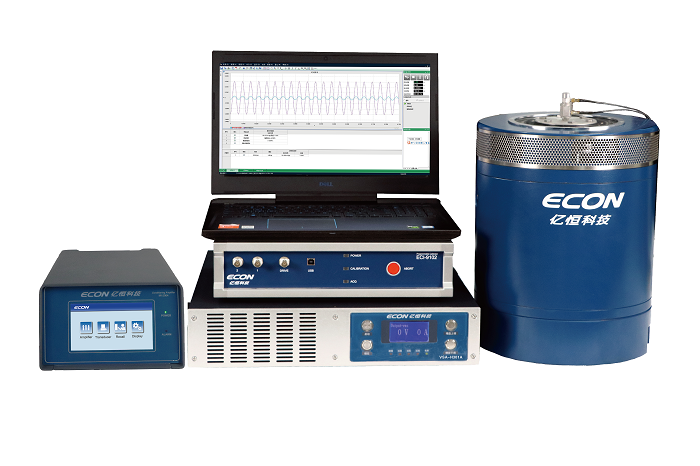

ECS-1815中频振动传感器校准系统包含：程控标定仪ECI-91系列、中频标准振动台VE-41系列、功率放大器VSA-H系列、调理放大器MI-2004A及九游会老哥俱乐部专业振动传感器计量软件等。
250N中频振动传感器校准系统
500N中频振动传感器校准系统
产品特点：
- 完全满足各项国家标准及计量检定规程： JJG 233-2008 《压电加速度计检定规程》、JJG 676-2000《工作测振仪检定规程》等
- 精度高：最低扩展不确定度为1.0%、谐波失真度典型值5%；
- 校准效率高：最多支持7个传感器同时校准，且全自动优化流程、匹配参数、执行项目、输出报告；
- 校准方法全：支持背靠背比较法，肩并肩法和替代法校准，支持正弦扫频法、步进正弦法和随机激励法；
- 对象类型广：支持电压、电荷、IEPE等各类传感器校准，支持振动加速度、速度、位移传感器、测振仪的校准；
- 系统稳定可靠，易操作，易维护。
| 中频振动传感器校准系统参数表 | |||
| 系统型号 | ECS-1815 | ECS-1815-50A | ECS-1815-50 |
| 振动台型号 | VE-4125 | VE-4150A | VE-4150 |
| 正弦推力Peak（N） | 250 | 500 | 500 |
| 计量频率范围(Hz) | 10-5000 | 2-5000 | 5-5000 |
| 最大位移(mm) | 10 | 10 | 13 |
| 最大速度(m/s) | 1 | 1.2 | 1.2 |
| 最大加速度(g) | 25 | 30 | 30 |
| 运动部件等效质量(kg) | 1 | 1.7 | 1.7 |
| 台面螺钉尺寸 | 7-M5 | 7-M5 | 7-M5 |
| 最大载荷(kg) | 2 | 20 | 20 |
| 台体尺寸（长×宽×高）（mm） | 直径: 280,高度: 380 | 400×370×420 | 400×370×420 |
| 重量(kg) | 100 | 140 | 140 |
| 功放型号 | VSA-H301A | VSA-H501A | |
| 最大输出功率（VA） | 300 | 500 | |

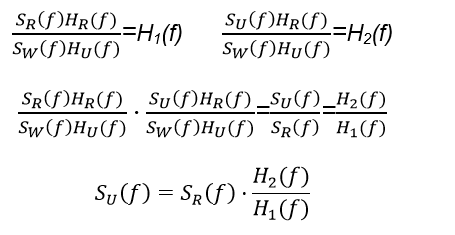

替代法是一种改进型的背靠背方法，其基于二次测量原理。将工作标准加速度传感器(WST)分别与标准加速度传感器(STD)、被测加速度传感器(UUT)背靠背安装，设SR(f)、SU(f)分别为标准传感器与被测传感器的灵敏度，HR(f)、Hu(f)为其对应放大器的频响函数，H(f)为输出之比，校准时，首先将STD和WST进行输出比较，得到传输函数H1(f)；然后保持HR(f)不变，将UUT和WST进行输出比较，得到传输函数H2(f)。因此有：
其组成框图如下图所示。
加速度传感器灵敏度替代法校准框图
在进行两次比较时，UUT和STD共用一个调理放大器，调理放大器的影响已被消除。由上式也可看出，被测加速度传感器的灵敏度只与标准加速度传感器的灵敏度和两次比较的传输函数有关。这样在不确定度的评定中，两个调理放大器的影响误差已不予考虑。而两个传输函数的比值，也将电压比较器由于电路而带来的系统误差消除。使用替代法，灵敏度显然更为准确。
结论：提供“替代法”检定/校准功能，抵消大部分由于振动台失真和测量仪器误差引起的不确定度分量。
案例一：北京**计量测试技术研究所
2014年5月，北京**计量测试技术研究所，购买一套中频振动传感器校准系统，主要用于振动加速度传感器和工作测振仪的标定，计量频率范围10-5000Hz，仪器经过溯源全部合格，已成功建立了相关计量标准，获得相关项目的CNAS认可资质。
案例二：大连**计量检测研究院
2017年7月，大连**计量检测研究院，购买一套中频振动传感器校准系统，主要用于振动加速度传感器和工作测振仪的标定，计量频率范围10-5000Hz，仪器经过溯源全部合格，已成功建立了相关计量标准，获得相关项目的CNAS认可资质。
案例三：**天溯计量检测股份有限公司
2011年—至今，**天溯计量检测股份有限公司，已购买多套中频振动传感器校准系统，主要用于振动加速度传感器和工作测振仪的标定，计量频率范围20-4000Hz，仪器经过溯源全部合格，已成功建立了相关计量标准，获得相关项目的CNAS认可资质。
